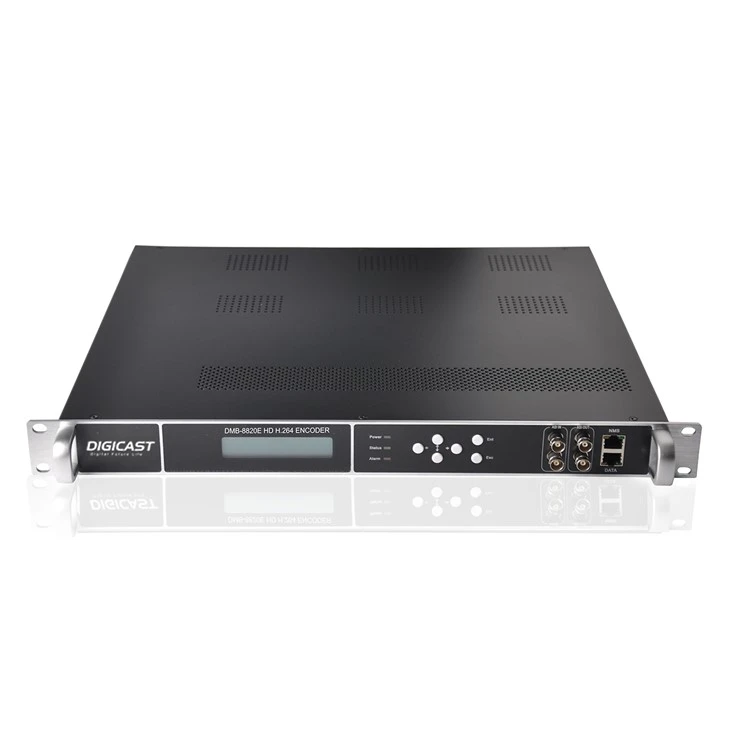

انکودر hdmi چند کاناله

ورودی تیونرهای FTA

تیونر DVB{0}T/T2

محدوده فرکانس: 30 مگاهرتز تا 1000 مگاهرتز

پهنای باند: 6 مگاهرتز، 7 مگاهرتز، 8 مگاهرتز

سطح: -87 ~ -20dBm

صورت فلکی: QPSK، 16QAM، 64QAM، 256QAM (فقط DVB-T2)

دمولاسیون FEC: DVB-T: 1/2، 2/3، 3/4، 5/6، 7/8

DVB-T2: 1/2، 3/5، 2/3، 3/4، 4/5، 5/6

فاصله نگهبانی: DVB-T: 1/4، 1/8، 1/16، 1/32

DVB-T2: 1/4، 5/32، 1/8، 5/64، 1/16، 1/32، 1/64، 1/128

تیونر ISDB{0}T/Tb

محدوده فرکانس ورودی: 30 ~ 900 مگاهرتز

پهنای باند: 6 مگاهرتز

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

میانبر: 0، 4، 8، 16

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K (FFT)

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8

تیونر DVB-C

محدوده فرکانس ورودی: 110 ~ 862MHz

DVB-C (J83.A، J83.C،ضمیمه B وجود ندارد)

حامل: ضمیمه A,Annex C

صورت فلکی (QAM): 16، 32، 64، 128، 256، 64/256

پهنای باند (مگاهرتز): 8، 6

میزان نماد (Mbaud): 5-7، 4.2-5.3

رابط تیونر: رابط F{0}}نوع زن

تیونر DVB-S/S2/S2X

(در صورت انتخاب ورودی تیونر DVB-SS2X گزینه و هزینه اضافی است)

فرکانس ورودی: 950-2150 مگاهرتز

نرخ نماد: 1~54MSps (DVB-S QPSK)

1~60MSps (DVB-S2/S2X QPSK)

1~60MSps (DVB-S2/S2X 8PSK)

1~58MSps (DVB-S2/S2X 16APSK)

1~55MSps (DVB-S2/S2X 32APSK)

1~34MSps (DVB-S2/S2X 64APSK)

قدرت سیگنال: -65 ~ -25dBm

پرکننده نیمه SyQuest Baseband (ضریب رول کردن):

0.35 برای DVB-S

0.15 تا 0.35 برای DVB-S2

0.05 تا 0.35 برای DVB-S2X

دمدولاسیون FEC: 1/2، 2/3، 3/4، 5/6، 7/8 (DVB-S QPSK)

1/4، 1/3، 2/5، 1/2، 2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 QPSK)

3/5، 2/3، 3/4، 5/6، 8/9، 9/10 (DVB-S2 8PSK)

2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 16APSK)

3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 32APSK)

11/15، 7/9، 4/5، 5/6 (گزینه DVB-S2X 64APSK-)

حالت دمودولاسیون: QPSK، 8PSK، 16APSK، 32APSK (فقط DVB-S2)

انتخاب قطب LNB: حجم 0، 13 ولت، 18 ولت قابل انتخاب

آهنگ انتخاب باند LNB: 0/22Khz قابل انتخاب

امپدانس ورودی: 75 Ω

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8

DiSEqC: سازگار با DiSEqC 2.0

تیونر ATSC

محدوده فرکانس: 50–860 مگاهرتز

مشخصات مرجع کلیدی: ATSC A/53

سطح ورودی: -34 تا +40 dBmV

صورت فلکی: 8-VSB

پهنای باند: 6 مگاهرتز

ورودی DVB{0}}ASI

رابط: BNC ماده، 75Ω

سطح سیگنال: 200-800mVp-p

طول بسته: 188 بایت

حداکثر نرخ بیت-: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه

تعداد پورت های ورودی: دو پورت ASI مجزا

مالتی پلکس کردن

حداکثر نگاشت مجدد PID 180 ورودی در هر کانال

نقشه برداری مجدد PID به صورت خودکار یا دستی

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT درج

تنظیم دقیق PCR

ورودی/خروجی ASI

DVB-ASI: 2 ورودی و خروجی ASI، 75Ω، BNC، 188 بایت

MPEG-2 TS روی DVB-ASI (EN 50083-9)

خروجی ASI: آینه قابل انتخاب یک MPTS

IP I/O

پورت RJ45: پورت 100/1000M GbE، پورت 1*DATA برای ورودی و خروجی استفاده می شود

خروجی IP: 4*MPTS{1}} SPTS از پورت داده

ورودی IP: ورودی 128*MPTS/SPTS UDP/IP از پورت داده

TS روی UDP، unicast و چندپخشی جریان TS روی RTP/RTSP

اندازه بسته قابل تنظیم (2-7)x188 بایت، بسته تهی را فیلتر کنید

محدودیت SPTS قابل انتخاب: 2.3M، 2.5M، 2.9، 3.3M، 3.8M، 4.6M، 5.7M، 7.6M، 11.5M، 23M

سیستم

رابط محلی: LCD + دکمه های کنترل

رابط پیکربندی: مبتنی بر وب-

ارتقاء از راه دور: از طریق شبکه

رابط: RJ45، رابط اترنت 100M/1000M

فیزیکی و قدرتی

ولتاژ: 100 تا 120/200 تا 240 ولت AC ± 10%؛ 50/60 هرتز

مصرف : 60 وات

دمای کارکرد: 0 تا 50 درجه

دمای نگهداری: -20 ~ 80 درجه

ابعاد: 483mm(W)*380mm(D)*44.5mm(H)

وزن: 9.3 کیلوگرم در هر عدد
