نمای کلی

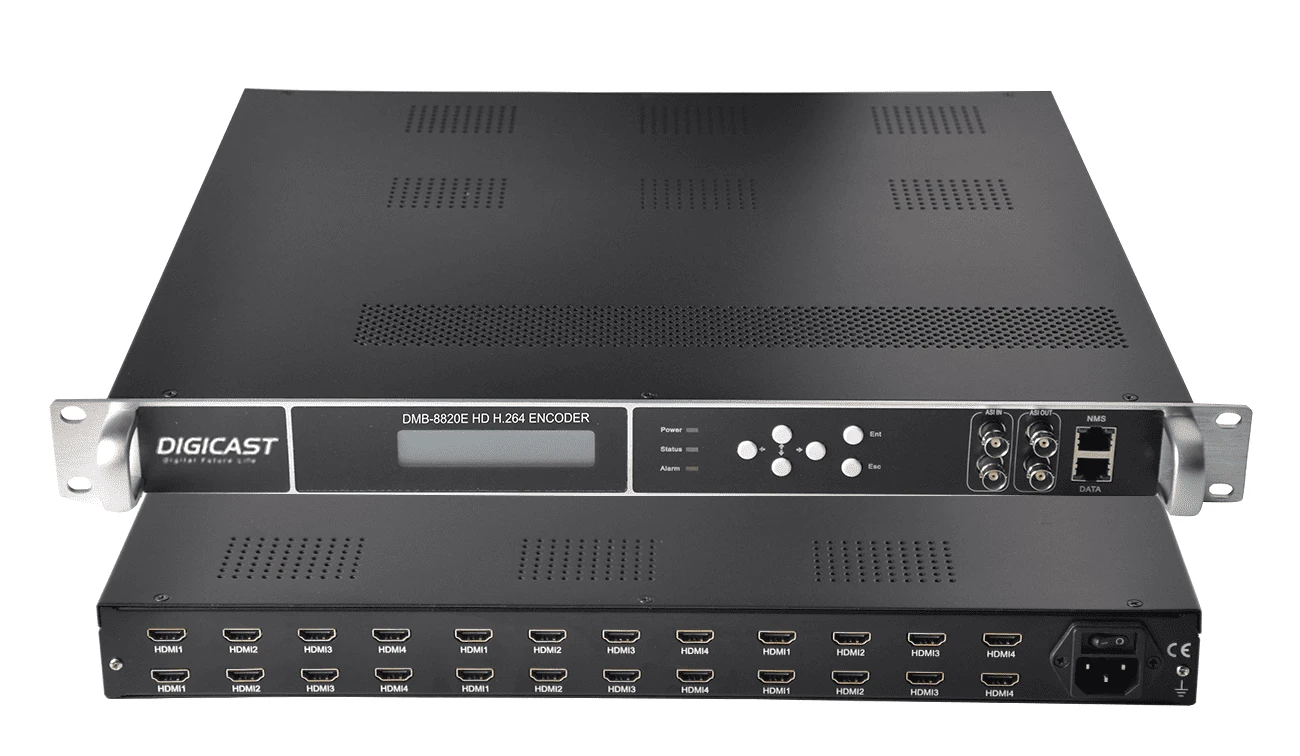

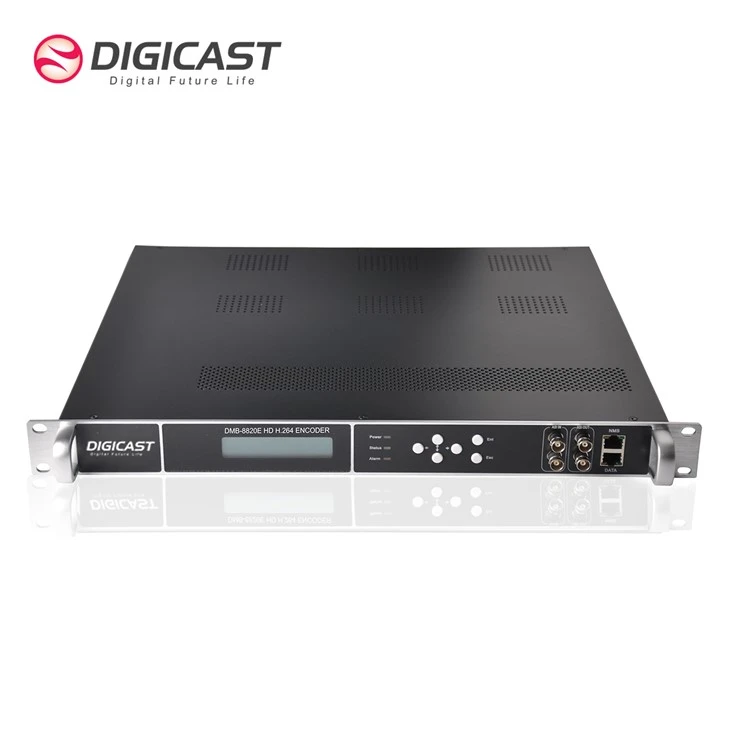

کدگذاری و تعدیل کننده HD سری DMB-سری 8820E چند کاناله H.264 (همه-در{5}}یک) دستگاهی با چگالی بالا و منعطف است که رمزگذاری 8/12/16/20 تا 24*24* را با بسته بندی HDMI با عملکرد چندگانه و مدولاسیون HDMI عالی و چندگانه سازی آن یکپارچه می‌کند. مدولاسیون نه تنها ورودی HDMI، بلکه از تیونرها و ورودی HDMI به طور همزمان پشتیبانی می کند، سیگنال تیونر را تغییر می دهد و سیگنال HDMI را رمزگذاری می کند، خروجی RF با گزینه DVB-T/DVB-C/ATSC/ISDB-T/DTMB.
این تجهیزات نسل جدید است که برنامه های RF را به استانداردهای RF دیگر و IP TS تبدیل می کند که به راحتی از طریق مدیریت وب مدیریت می شوند تا به انتقال همه برنامه های شما به سیستم RF محلی شما کمک کنند.
ویژگی ها:
برنامه
|
انواع سیستم های پخش DTV |
اطلاعات بازار و تلویزیون شرکتی |
|
سرگرمی خانگی |
مانیتورینگ صنعتی و نظارت HD |
|
تلویزیون پردیس و ورزش زنده |
آپارتمان، خانه شخصی |
|
صدا و سیمای عمومی |
رستوران، قایق بادبانی، باشگاه و استراحتگاه |
|
تلویزیون هتل و بیمارستان |
دستگاه سیار بزرگراه و راه آهن |
|
موزه، تئاتر و سینما، سالن بدنسازی |
فرودگاه، ایستگاه راه آهن |
|
توزیع HDTV |
تبلیغات در میدان و غیره |
تگ های محبوب: مدولاتور دیجیتال برای تلویزیون کابلی، مدولاتور دیجیتال چین برای تولید کنندگان، تامین کنندگان، کارخانه تلویزیون کابلی, Uitsaaivideo -enkodeerder, Kommersiële HDMI -enkodeerder, Digitale video -enkodeerder, HD Video Encoder, HDMI -enkodeerder vir aanlyn mediabestuur, HEVC Video Encoder
مشخصات
ورودی جریان IP
پشتیبانی از 128*IP ورودی جریان SPTS/MPTS UDP/RTP در هر پورت، مجموعا 3*گیگابیت پورت (DATA1/DATA2/DATA3)
پروتکل حمل و نقل پورت اترنت TS از طریق UDP / RTP unicast و multicast، IGMP V2/V3
حداکثر سرعت انتقال 800 مگابیت بر ثانیه برای هر ورودی
ورودی جریان ASI
پشتیبانی: 6 * ورودی ASI
رابط: BNC ماده، 75Ω
سطح سیگنال: 200-800mVp-p
طول بسته: 188 بایت
حداکثر نرخ بیت-: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه
مدولاسیون خروجی RF
مدولاسیون ISDB-T
خروجی ISDB-T RF: 16*ISDB-T غیر{3}}فرکانس RF غیر مجاور،
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
ISDB-T استاندارد ARIB STD-B31
صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM
فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4
حالت انتقال: 2K، 4K، 8K
نرخ کد: 1/2، 3/4، 5/6، 7/8
پهنای باند: 6 مگاهرتز
نرخ بیت TS 21 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی -35~-5dBm در گام 0.1dB
مدولاسیون DVB-T
کانال: 16*DVB-T غیر-فرکانس RF مجاور
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
استاندارد مدولاسیون: EN300744
پهنای باند: 6M, 7M, 8M
حالت FFT: 2K، 8K
صورت فلکی:QPSK،16QAM،64QAM
فاصله نگهبانی 1/4، 1/8، 1/16، 1/32
FEC 1/2، 2/3، 3/4، 5/6، 7/8
نرخ بیت TS 31 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی: -35~-5dBm در گام 0.1dB
مدولاسیون ATSC{0}}
کانال: 16*ATSC-T غیر-فرکانس RF مجاور
محدوده فرکانس: 96~864مگاهرتز، 1 کیلوهرتز در یک مرحله
صورت فلکی: 8VSB
نرخ بیت TS 19 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی -35~-5dBm در گام 0.1dB
خروجی جریان IP
پشتیبانی: خروجی 8*IP(MPTS/SPTS) UDP/RTP از DATA 1Port
مالتی پلکس کردن
پشتیبانی از حداکثر 180 PID در هر کانال با نقشه برداری مجدد PID (دستی یا خودکار)
تنظیم دقیق PCR
قابلیت درج PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
کنترل و نظارت
رابط پیکربندی: مبتنی بر وب-
از راه دور: ارتقاء از طریق شبکه
رابط: رابط اترنت RJ45,100M/1000M
فیزیکی و قدرتی
ولتاژ 110 ~ 220 ولت
مصرف: 18 ~ 20 وات
دمای کارکرد: 0 تا 50 درجه
ابعاد: 483mm(W)*360mm(D)*44.5mm(H)
وزن: 7 کیلوگرم بر هر عدد
