نمای کلی

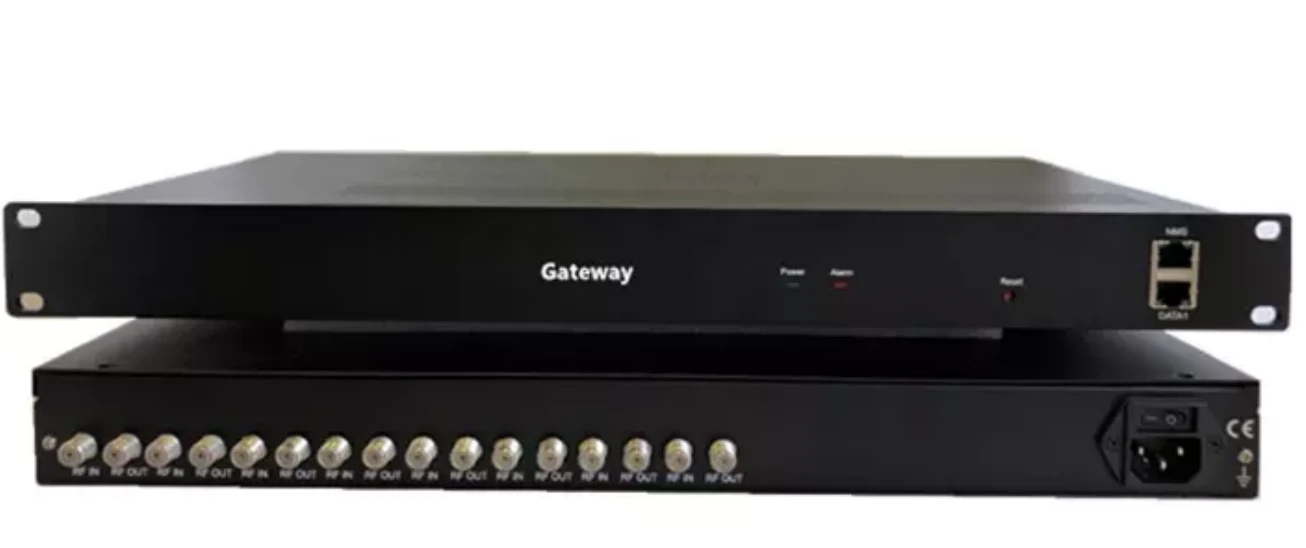

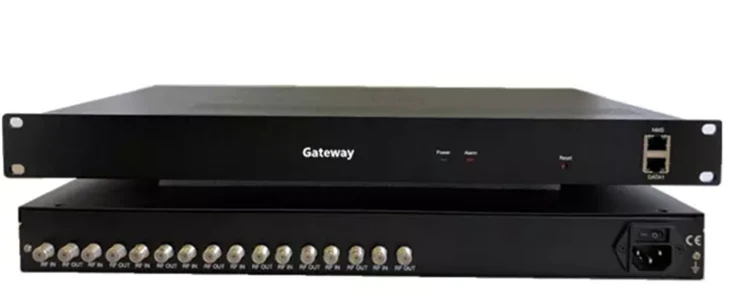

کدگذاری و تعدیل کننده HD سری DMB-سری 9581E چند کاناله H.264 (همه-در-یک) دستگاهی با چگالی بالا و انعطاف‌پذیر است که کدگذاری 8/12/16/20 تا 24*24* را با مدولاسیون HDMI و چندگانه‌بندی عالی آن یکپارچه می‌کند. مدولاسیون نه تنها ورودی HDMI، بلکه از تیونرها و ورودی HDMI به طور همزمان پشتیبانی می کند، سیگنال تیونر را تغییر می دهد و سیگنال HDMI را رمزگذاری می کند، خروجی RF با گزینه DVB-T/DVB-C/ATSC/ISDB-T/DTMB.
تیونرها از ورودی اختیاری DVB-S/S2/T/T2/C/ISDB-T/ATSC پشتیبانی می‌کنند، به TS و بسته IP خروجی کپسول‌شده، پورت خروجی IP توسط 128* UDP/RTP SPTS/MPTS برای نقشه‌برداری ورودی تیونر پشتیبانی می‌کنند.
ویژگی ها:
ورودی: ورودی 4/8 FTA Tuners .
گزینه استاندارد تیونر متفاوت از DVB-S/S2,DVB-T/T2,DVB-C,ISDB-T,ATSC
بدون عملکرد مختلف ورودی ترکیبی استاندارد تیونر
DVB-T/T2، DVB-C،ISDB-T، ATSC سفارشی‌سازی است (هزینه اضافی)
عملیات از طریق مدیریت وب
پورت GigE DATA را می توان برای ورودی و خروجی استفاده کرد
خروجی جریان IP: 4*MPTS +128 پروتکل IP SPTS UDP/RTP
گیرنده هدند کم هزینه برای سیستم IPTV/OTT
صفحه نمایش LCD برای گزینه، ASI Multiplexing برای گزینه
مصرف برق کم و قابلیت اطمینان بالا با MTBF (میانگین زمان بین خرابی) بیشتر یا برابر با 50000 ساعت
بدون عملکرد BISS.
گزینه ASI (هزینه اضافی)، گزینه صفحه نمایش LED (هزینه اضافی)
بسیار فشرده، بالا-یکپارچه سازی 24*7 ساعت کار پایدار، کیفیت پخش
برنامه
|
تجهیزات IPTV/OTT Headendl تبلیغات، نظارت، آموزش و آموزش تمام منبع برنامه های تلویزیون دیجیتال RF خود را در پروژه IPTV قرار دهید شرکت، هتل، محوطه دانشگاه، بیمارستان، رستوران، مکان عمومی و غیره |
|
تگ های محبوب: گیرنده حرفه ای تلویزیون دیجیتال، تولید کنندگان گیرنده حرفه ای تلویزیون دیجیتال چین، تامین کنندگان، کارخانه, رمزگذار گیرنده سوئیچینگ کانال, HSV Video ontvanger dekodeerder, Hue -aanpassingsontvanger -dekodeerder, گیرنده گیرنده ناهموار, گیرنده گیرنده ماهواره, گیرنده گیرنده استریو
مشخصات
ورودی جریان IP
پشتیبانی از 128*IP ورودی جریان SPTS/MPTS UDP/RTP در هر پورت، مجموعا 3*گیگابیت پورت (DATA1/DATA2/DATA3)
پروتکل حمل و نقل پورت اترنت TS از طریق UDP / RTP unicast و multicast، IGMP V2/V3
حداکثر سرعت انتقال 800 مگابیت بر ثانیه برای هر ورودی
ورودی جریان ASI
پشتیبانی: 6 * ورودی ASI
رابط: BNC ماده، 75Ω
سطح سیگنال: 200-800mVp-p
طول بسته: 188 بایت
حداکثر نرخ بیت-: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه
مدولاسیون خروجی RF
مدولاسیون ISDB-T
ISDB-T RF خروجی: 16*ISDB-T غیر-فرکانس RF خارج،
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
ISDB-T استاندارد ARIB STD-B31
صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM
فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4
حالت انتقال: 2K، 4K، 8K
نرخ کد: 1/2، 3/4، 5/6، 7/8
پهنای باند: 6 مگاهرتز
نرخ بیت TS 21 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی -35~-5dBm در گام 0.1 دسی بل
مدولاسیون DVB-T
کانال: 16*DVB-T غیر-فرکانس RF مجاور
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
استاندارد مدولاسیون: EN300744
پهنای باند: 6M, 7M, 8M
حالت FFT: 2K، 8K
صورت فلکی:QPSK،16QAM،64QAM
فاصله نگهبانی 1/4، 1/8، 1/16، 1/32
FEC 1/2، 2/3، 3/4، 5/6، 7/8
نرخ بیت TS 31 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی: -35~-5dBm در گام 0.1dB
مدولاسیون ATSC{0}}
کانال: 16*ATSC-T غیر-فرکانس RF مجاور
محدوده فرکانس: 96~864مگاهرتز، 1 کیلوهرتز در یک مرحله
صورت فلکی: 8VSB
نرخ بیت TS 19 مگابیت بر ثانیه
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح کل خروجی -35~-5dBm در گام 0.1 دسی بل
خروجی جریان IP
پشتیبانی: خروجی 8*IP(MPTS/SPTS) UDP/RTP از DATA 1Port
مالتی پلکس کردن
پشتیبانی از حداکثر 180 PID در هر کانال با نقشه برداری مجدد PID (دستی یا خودکار)
تنظیم دقیق PCR
قابلیت درج PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
کنترل و نظارت
رابط پیکربندی: مبتنی بر وب-
از راه دور: ارتقاء از طریق شبکه
رابط: رابط اترنت RJ45,100M/1000M
فیزیکی و قدرتی
ولتاژ 110 ~ 220 ولت
مصرف : 18 ~ 20 وات
دمای کارکرد: 0 تا 50 درجه
ابعاد: 483mm(W)*360mm(D)*44.5mm(H)
وزن: 7 کیلوگرم بر هر عدد
