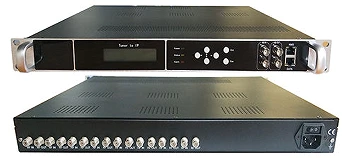

نمای کلی:
ویژگی ها:
نسخه ورودی مختلف--1: حداکثر 24 ورودی تیونر FTA، ورودی 4 تیونر
گزینه استاندارد تیونر--DVB-S/S2/S2X، DVB-T/T2، DVB-C، DTMB، ISDB-T/Tb، ATSC-T
نصب و نظارت آسان -عملکرد از طریق صفحه نمایش LCD و مدیریت وب
کار با ثبات -کیفیت پخش 24*7 ساعته
کاربرد:
- تجهیزات IPTV/OTT Headend
- تبلیغات، نظارت، آموزش و آموزش
- تمام منبع برنامه های تلویزیون دیجیتال RF خود را در پروژه IPTV قرار دهید
- شرکت، هتل، محوطه دانشگاه، بیمارستان، رستوران، مکان عمومی و غیره
چرا ما را انتخاب کنید:
تگ های محبوب: 8 تیونر rf به گیرنده IP، چین 8 تیونر rf به گیرنده IP تولید کنندگان، تامین کنندگان، کارخانه, گیرنده گیرنده کارآمد, گیرنده گیرنده اتصال دهنده f, گیرنده گیرنده چندرسانه ای, گیرنده گیرنده Powerline, Seinverwerkingsontvanger -dekodeerder, گیرنده گیرنده مستقل
مشخصات
ورودی تیونرهای FTA
تیونر DVB{0}T/T2
محدوده فرکانس: 30 مگاهرتز تا 1000 مگاهرتز
پهنای باند: 6 مگاهرتز، 7 مگاهرتز، 8 مگاهرتز
سطح: -87 ~ -20dBm
صورت فلکی: QPSK، 16QAM، 64QAM، 256QAM (فقط DVB-T2)
دمولاسیون FEC: DVB-T: 1/2، 2/3، 3/4، 5/6، 7/8
DVB-T2: 1/2، 3/5، 2/3، 3/4، 4/5، 5/6
فاصله نگهبانی: DVB-T: 1/4، 1/8، 1/16، 1/32
DVB-T2: 1/4، 5/32، 1/8، 5/64، 1/16، 1/32، 1/64، 1/128
تیونر ISDB{0}T/Tb
محدوده فرکانس ورودی: 30 ~ 900 مگاهرتز
پهنای باند: 6 مگاهرتز
صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM
میانبر: 0، 4، 8، 16
فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4
حالت انتقال: 2K، 4K، 8K (FFT)
FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8
DVB{0}}C Tuner
محدوده فرکانس ورودی: 110 ~ 862MHz
DVB-C (J83.A، J83.C،ضمیمه B وجود ندارد)
حامل: ضمیمه A,Annex C
صورت فلکی (QAM): 16، 32، 64، 128، 256، 64/256
پهنای باند (مگاهرتز): 8، 6
میزان نماد (Mbaud): 5-7، 4.2-5.3
رابط تیونر: رابط F{0}}نوع زن
تیونر DVB-S/S2/S2X
(در صورت انتخاب ورودی تیونر DVB-SS2X گزینه و هزینه اضافی است)
فرکانس ورودی: 950-2150 مگاهرتز
نرخ نماد: 1~54MSps (DVB-S QPSK)
1~60MSps (DVB-S2/S2X QPSK)
1~60MSps (DVB-S2/S2X 8PSK)
1~58MSps (DVB-S2/S2X 16APSK)
1~55MSps (DVB-S2/S2X 32APSK)
1~34MSps (DVB-S2/S2X 64APSK)
قدرت سیگنال: -65 ~ -25dBm
پرکننده نیمه SyQuest Baseband (ضریب رول کردن):
0.35 برای DVB-S
0.15 تا 0.35 برای DVB-S2
0.05 تا 0.35 برای DVB-S2X
دمدولاسیون FEC: 1/2، 2/3، 3/4، 5/6، 7/8 (DVB-S QPSK)
1/4، 1/3، 2/5، 1/2، 2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 QPSK)
3/5، 2/3، 3/4، 5/6، 8/9، 9/10 (DVB-S2 8PSK)
2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 16APSK)
3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 32APSK)
11/15، 7/9، 4/5، 5/6 (گزینه DVB-S2X 64APSK-)
حالت دمودولاسیون: QPSK، 8PSK، 16APSK، 32APSK (فقط DVB-S2)
انتخاب قطب LNB: حجم 0، 13 ولت، 18 ولت قابل انتخاب
آهنگ انتخاب باند LNB: 0/22Khz قابل انتخاب
امپدانس ورودی: 75 Ω
FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8
DiSEqC: سازگار با DiSEqC 2.0
تیونر ATSC
محدوده فرکانس: 50–860 مگاهرتز
مشخصات مرجع کلیدی: ATSC A/53
سطح ورودی: -34 تا +40 dBmV
صورت فلکی: 8-VSB
پهنای باند: 6 مگاهرتز
ورودی DVB-ASI
رابط: BNC ماده، 75Ω
سطح سیگنال: 200-800mVp-p
طول بسته: 188 بایت
حداکثر نرخ بیت-: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه
تعداد پورت های ورودی: دو پورت ASI مجزا
مالتی پلکس کردن
حداکثر نگاشت مجدد PID 180 ورودی در هر کانال
نقشه برداری مجدد PID به صورت خودکار یا دستی
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT درج
تنظیم دقیق PCR
خروجی IP/ASI
ورودی/خروجی ASI
DVB-ASI: 2 ورودی و خروجی ASI، 75Ω، BNC، 188 بایت
MPEG-2 TS روی DVB-ASI (EN 50083-9)
خروجی ASI: آینه قابل انتخاب یک MPTS
IP I/O
پورت RJ45: پورت 100/1000M GbE، پورت 1*DATA برای ورودی و خروجی استفاده می شود
خروجی IP: 4*MPTS{1}} SPTS از پورت داده
ورودی IP: ورودی 128*MPTS/SPTS UDP/IP از پورت داده
TS روی UDP، unicast و چندپخشی جریان TS روی RTP/RTSP
اندازه بسته قابل تنظیم (2-7)x188 بایت، بسته تهی را فیلتر کنید
محدودیت SPTS قابل انتخاب: 2.3M، 2.5M، 2.9، 3.3M، 3.8M، 4.6M، 5.7M، 7.6M، 11.5M، 23M
سیستم
رابط محلی: LCD + دکمه های کنترل
رابط پیکربندی: مبتنی بر وب-
ارتقاء از راه دور: از طریق شبکه
رابط: RJ45، رابط اترنت 100M/1000M
فیزیکی و قدرتی
ولتاژ: 100 تا 120/200 تا 240 ولت AC ± 10%؛ 50/60 هرتز
مصرف : 60 وات
دمای کارکرد: 0 تا 50 درجه
دمای نگهداری: -20 ~ 80 درجه
ابعاد: 483mm(W)*380mm(D)*44.5mm(H)
وزن: 9.3 کیلوگرم در هر عدد
