نمای کلی

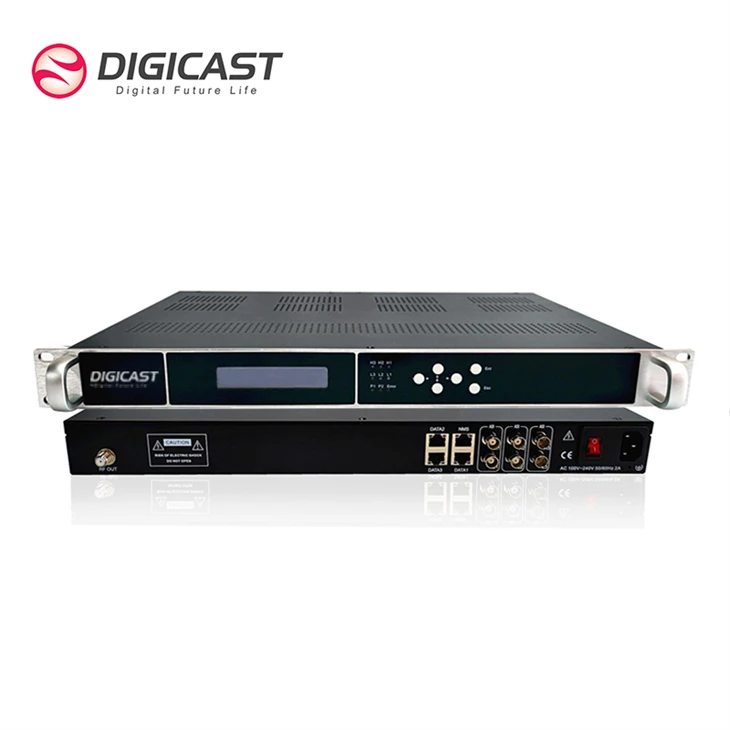

DMB{0}}مدولاتور IP به RF سری E برای دریافت محتوای تحویل داده شده از طریق یک ستون فقرات IP یا سیستم CDN و تعدیل برنامهنویسی بر روی سیگنال RF دیجیتال برای توزیع از طریق انتقال کوآکس یا DVB-T/ASTC/ISDB-T طراحی شده است. آیتم یک دستگاه ابزار ساده همه کاره است که جریان های انتقال IP را در UDP/RTP توسط 3 پورت داده GigE جمع آوری می کند، هر پورت داده پشتیبانی می کند. 128*IP (SPTS/MPTS)، همچنین از ورودی 6*ASI پشتیبانی می کند، سپس IP و ASI را به خروجی 16*ISDB-T/DVB-T/ATSC غیر مجاور RF مدوله کنید. DMB{12}}E را میتوان برای ایجاد برنامههای IPTV خود در هد RF استفاده کرد، این راهحل عالی برای هر برنامه پخش DTV است.
ویژگی ها:
عملکرد مدولاسیون قدرتمند --- iدرگاه های داده اترنت 3xgigabit برای ورودی IP ، هر پورت داده پشتیبانی 128*IP (SPTS / MPTS) UDP ، RTP و UNICAST / MULTICAST
حامل های Multi-RF برای صدها برنامه ---حداکثر صدها جریان IP را دریافت کنید، آنها را مجدداً مولتیپلکس کنید، و 16 فرکانس RF چند کاناله DVB-T/ATSC/ISDB-T با قابلیت توزیع صدها برنامه SD HD روی انتقال کوآکس/زمینی تولید کنید.
کارآمد برای استفاده از نقطه فرکانس --16 فرکانس غیر مجاور برای استفاده کامل از منابع فرکانس (هنگامی که DVB-C خارج ، 32 حامل qam out) ، فرکانس غیرقانونی RF ، دامنه فرکانس: 96 ~ {6} mhz ،
دامنه پهنای باند 768 مگاهرتز ، از نقاط فرکانس می توان در محدوده پهنای باند انعطاف پذیر استفاده کرد
برنامه
|
مختلف از سیستم های پخش DTV |
اطلاعات بازار و تلویزیون شرکت |
|
سرگرمی خانگی |
نظارت صنعتی و نظارت HD |
|
تلویزیون پردیس و ورزش زنده |
آپارتمان ، خانه خصوصی |
|
پخش عمومی |
رستوران ، قایق بادبانی ، کلوپ و تفرجگاه |
|
تلویزیون هتل و بیمارستان |
دستگاه تلفن همراه بزرگراه و راه آهن |
|
موزه، تئاتر و سینما، سالن بدنسازی |
فرودگاه ، ایستگاه راه آهن |
|
توزیع HDTV |
تبلیغات در میدان و غیره |
تگ های محبوب: ویدئوی صوتی مدولاتور rf، تولید کنندگان، تامین کنندگان، تولید کنندگان ویدئوهای صوتی مدولاتور rf چین
مشخصات
ورودی جریان IP
پشتیبانی از 128*IP ورودی جریان SPTS/MPTS UDP/RTP در هر پورت، مجموعا 3*گیگابیت پورت (DATA1/DATA2/DATA3)
پروتکل حمل و نقل پورت اترنت از طریق UDP / RTP Unicast و Multicast ، IGMP V2 / V3
حداکثر سرعت انتقال 800 مگابیت بر ثانیه برای هر ورودی
ورودی جریان ASI
پشتیبانی: 6 * ورودی ASI
کانکتور: زن BNC ، 75Ω
سطح سیگنال: 200-800mVp-p
طول بسته: 188 بایت
حداکثر نرخ بیت: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه
مدولاسیون خروجی RF
مدولاسیون ISDB-T
ISDB-T RF OUT: 16*ISDB-T فرکانس غیر مجاورت RF OUT ،
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
استاندارد ISDB-T ARIB STD-B31
صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM
فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4
حالت انتقال: 2K، 4K، 8K
نرخ کد: 1/2 ، 3/4 ، 5/6 ، 7/8
پهنای باند: 6 مگاهرتز
نرخ بیت ts 21 mbit/s
mer بزرگتر از یا برابر با 40 dB
کل تنظیم سطح خروجی {{0}} -5 dbm توسط 0.1 db مرحله
مدولاسیون DVB-T
کانال: 16*DVB-T فرکانس غیر مجاورت RF OUT
محدوده فرکانس: 96 ~ 864 مگاهرتز، 1 کیلوهرتز در یک مرحله
استاندارد مدولاسیون: EN300744
پهنای باند: 6M, 7M, 8M
حالت FFT: 2K ، 8K
صورت فلکی:QPSK،16QAM،64QAM
فاصله نگهبان 1/4 ، 1/8 ، 1/16 ، 1/32
FEC 1/2 ، 2/3 ، 3/4 ، 5/6 ، 7/8
نرخ بیت TS 31 mbit/s
MER بزرگتر یا مساوی 40 دسی بل
تنظیم سطح خروجی کل: {{0}}~-5dBm در گام 0.1 دسی بل
مدولاسیون ATSC-T
کانال: 16*ATSC-T فرکانس غیر مجاورت RF OUT
محدوده فرکانس: 96~864مگاهرتز، 1 کیلوهرتز در یک مرحله
صورت فلکی: 8vsb
نرخ بیت TS 19 مگابیت بر ثانیه
mer بزرگتر از یا برابر با 40 dB
تنظیم سطح خروجی کل {{0}}~-5dBm در گام 0.1 دسی بل
خروجی جریان IP
پشتیبانی: خروجی 8*IP(MPTS/SPTS) UDP/RTP از DATA 1Port
مالتی پلکس کردن
حداکثر 180 PID در هر کانال با بازسازی PID (دستی یا خودکار) پشتیبانی می کند
تنظیم دقیق PCR
قابلیت درج PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT
کنترل و نظارت
رابط پیکربندی: مبتنی بر وب
از راه دور: از طریق شبکه ارتقا دهید
رابط: رابط اترنت RJ45,100M/1000M
فیزیکی و قدرت
ولتاژ 110 ~ 220 ولت
مصرف: 18 ~ 20 وات
دمای عملیاتی: {0}}} ~ 50 درجه
ابعاد: 483mm(W)*360mm(D)*44.5mm(H)
وزن: 7 کیلوگرم بر هر عدد
