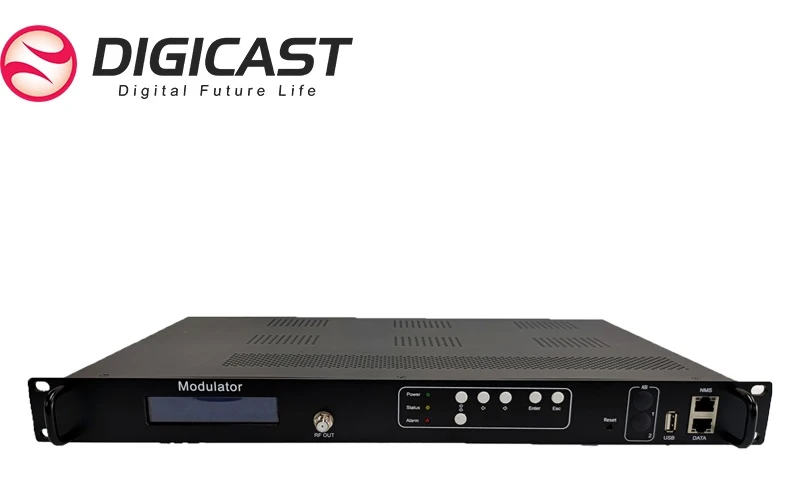

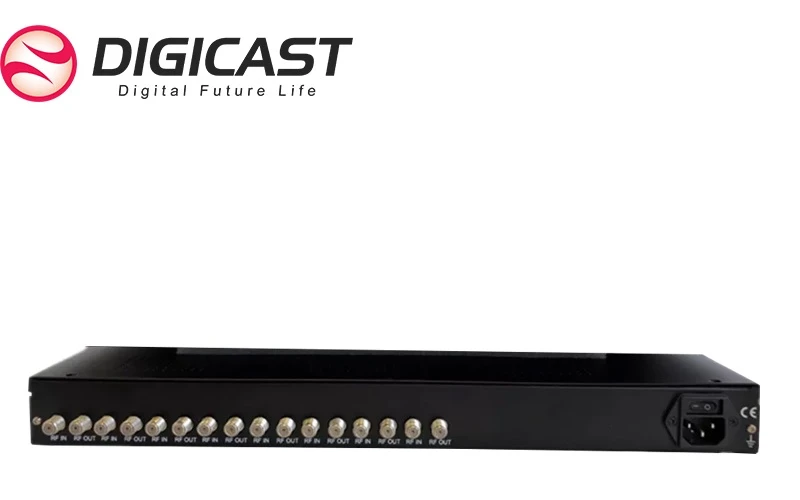

مدولاتور 4/8 کانال rf

ورودی FTA Tuners

تیونر DVB{0}T/T2

محدوده فرکانس: 30 مگاهرتز تا 1000 مگاهرتز

پهنای باند: 6 مگاهرتز، 7 مگاهرتز، 8 مگاهرتز

سطح: -87 ~ -20dBm

صورت فلکی: QPSK، 16QAM، 64QAM، 256QAM (فقط DVB-T2)

مدل‌سازی FEC: DVB-T: 1/2، 2/3، 3/4، 5/6، 7/8

DVB-T2: 1/2، 3/5، 2/3، 3/4، 4/5، 5/6

فاصله نگهبانی: DVB-T: 1/4، 1/8، 1/16، 1/32

DVB-T2: 1/4، 5/32، 1/8، 5/64، 1/16، 1/32، 1/64، 1/128

تیونر ISDB{0}T/Tb

محدوده فرکانس ورودی: 30 ~ 900 مگاهرتز

پهنای باند: 6 مگاهرتز

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

میانبر: 0، 4، 8، 16

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K (FFT)

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8

تیونر DVB-C

محدوده فرکانس ورودی: 110 ~ 862MHz

DVB-C (J83.A، J83.C،NO ضمیمه B)

حامل: ضمیمه A,Annex C

صورت فلکی (QAM): 16، 32، 64، 128، 256، 64/256

پهنای باند (مگاهرتز): 8، 6

نرخ نماد (Mbaud): 5-7، 4.2-5.3

رابط تیونر: رابط F{0}}نوع زن

تیونر DVB-S/S2/S2X

فرکانس ورودی: 950-2150 مگاهرتز

نرخ نماد: 1~54MSps (DVB-S QPSK)

1~60MSps (DVB-S2/S2X QPSK)

1~60MSps (DVB-S2/S2X 8PSK)

1~58MSps (DVB-S2/S2X 16APSK)

1~55MSps (DVB-S2/S2X 32APSK)

1~34MSps (DVB-S2/S2X 64APSK)

قدرت سیگنال: -65 ~ -25dBm

پرکننده نیمه SyQuest Baseband (ضریب رول کردن):

0.35 برای DVB-S

0.15 تا 0.35 برای DVB-S2

0.05 تا 0.35 برای DVB-S2X

دمدولاسیون FEC: 1/2، 2/3، 3/4، 5/6، 7/8 (DVB-S QPSK)

1/4، 1/3، 2/5، 1/2، 2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 QPSK)

3/5، 2/3، 3/4، 5/6، 8/9، 9/10 (DVB-S2 8PSK)

2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 16APSK)

3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 32APSK)

11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)

حالت دمودولاسیون: QPSK، 8PSK، 16APSK، 32APSK (فقط DVB-S2)

انتخاب قطب LNB: حجم 0، 13 ولت، 18 ولت قابل انتخاب

آهنگ انتخاب باند LNB: 0/22Khz قابل انتخاب

امپدانس ورودی: 75 Ω

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8

DiSEqC: سازگار با DiSEqC 2.0

تیونر ATSC

محدوده فرکانس: 50–860 مگاهرتز

مشخصات مرجع کلیدی: ATSC A/53

سطح ورودی: -34 تا +40 dBmV

صورت فلکی: 8-VSB

پهنای باند: 6 مگاهرتز

گزینه خروجی RF مدولاسیون

مدولاسیون (4/8*RF DVB-T/ASTC/ISDB-T یا 16/32 DVB-C برای گزینه)

رابط: 1 پورت، نوع F{1}}، 75Ω

تلفات برگشتی خروجی: 14 دسی بل

MER بزرگتر یا مساوی 40 دسی بل

سطح خروجی RF: -20 ~ 0dbm، گام 0.1db

تعداد کانال RF: 4/8

حالت مدولاسیون: گزینه DVB-C، DVB-T، ATSC، ISDB-T، DTMB

مدولاسیون DVB-T

کانال: DVB{0}}T فرکانس های مجاور

استاندارد مدولاسیون: EN300744

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

استاندارد مدولاسیون: EN300744

پهنای باند: 6M, 7M, 8M

حالت FFT: 2K، 8K

صورت فلکی: QPSK، 16QAM، 64QAM

فاصله نگهبانی 1/4، 1/8، 1/16، 1/32

FEC 1/2، 2/3، 3/4، 5/6، 7/8

نرخ بیت TS 31 مگابیت بر ثانیه

مدولاسیون ATSC{0}}

کانال: 8VSB فرکانس های مجاور

صورت فلکی: 8VSB

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

صورت فلکی: 8VSB

نرخ بیت TS 19 مگابیت بر ثانیه

MER بزرگتر یا مساوی 40 دسی بل

DVB-C Modulation (16 یا 32 DVB{3}}گزینه C out)

مدولاسیون خروجی 16* DVB{1}C

کانال: خروجی RF فرکانس 16*DVB{1}C

محدوده فرکانس: 50 ~ 960 مگاهرتز، 1 کیلوهرتز یک مرحله

محدوده پهنای باند 192 مگاهرتز بین فرکانس شروع و فرکانس پایان، فرکانس 16 را در محدوده پهنای باند 192 مگاهرتز تنظیم کنید

MER بزرگتر یا مساوی 40 دسی بل

نرخ نماد: 5 ~ 7 مگاباد

تنظیم سطح کل خروجی -35~-5dBm در گام 0.1 دسی بل

DVB-C استاندارد J83.A (DVB-C، J83.B، J83.C)

صورت فلکی (QAM): 16،32،64،128، 256

مدولاسیون ISDB-T

کانال: فرکانس ISDB-T

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

ISDB-T استاندارد ARIB STD-B31

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K

نرخ کد: 1/2، 3/4، 5/6، 7/8

پهنای باند: 6 مگاهرتز

نرخ بیت TS 21 مگابیت بر ثانیه

MER بزرگتر یا مساوی 40 دسی بل

استاندارد DTMB GB20600-2006

صورت فلکی: 4QAM، 16QAM، 32QAM، 64QAM

نرخ کد: 0.4، 0.6، 0.8

فاصله نگهبانی: 420، 595، 945 IONS

مالتی پلکس کردن

حداکثر نگاشت مجدد PID 180 ورودی در هر کانال

نقشه برداری مجدد PID به صورت خودکار یا دستی

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT درج

تنظیم دقیق PCR

حداکثر تعداد: 4 mux برای RF و 1 Mux برای 1 * MPTS

خروجی جریان ورودی/خروجی IP

IP I/O

پورت RJ45: پورت 100/1000M GbE، پورت 1*DATA برای ورودی و خروجی استفاده می شود

خروجی IP: خروجی IP 1*MPTS و 127*SPTS UDP/RTP (خروجی 4*RF)

ورودی IP: 128*MPTS/SPTS UDP/IP

TS روی UDP، unicast و چندپخشی جریان TS از طریق IP
