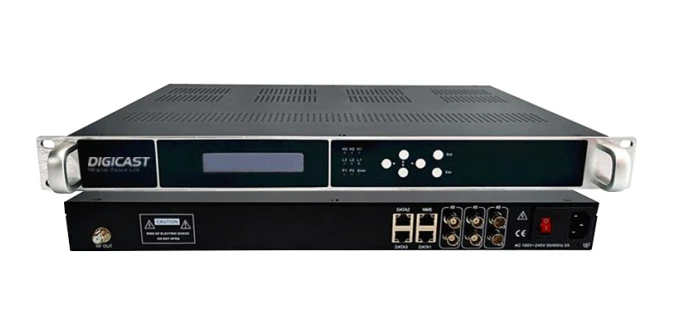

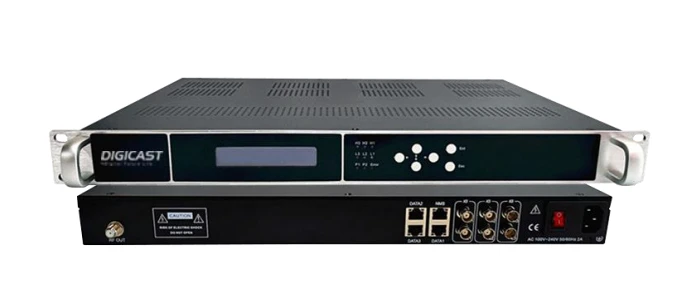

مبدل ISDB{0}}T



ورودی FTA Tuners
تیونر DVB{0}T/T2

محدوده فرکانس: 30 مگاهرتز تا 1000 مگاهرتز

پهنای باند: 6 مگاهرتز، 7 مگاهرتز، 8 مگاهرتز

سطح: -87 ~ -20dBm

صورت فلکی: QPSK، 16QAM، 64QAM، 256QAM (فقط DVB-T2)

مدل‌سازی FEC: DVB-T: 1/2، 2/3، 3/4، 5/6، 7/8

DVB-T2: 1/2، 3/5، 2/3، 3/4، 4/5، 5/6

فاصله نگهبانی: DVB-T: 1/4، 1/8، 1/16، 1/32

DVB-T2: 1/4، 5/32، 1/8، 5/64، 1/16، 1/32، 1/64، 1/128



تیونر ISDB{0}T/Tb

محدوده فرکانس ورودی: 30 ~ 900 مگاهرتز

پهنای باند: 6 مگاهرتز

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

میانبر: 0، 4، 8، 16

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K (FFT)

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8



تیونر DVB-C

محدوده فرکانس ورودی: 110 ~ 862MHz

DVB-C (J83.A، J83.C،ضمیمه B وجود ندارد)

حامل: ضمیمه A,Annex C

صورت فلکی (QAM): 16، 32، 64، 128، 256، 64/256

پهنای باند (مگاهرتز): 8، 6

میزان نماد (Mbaud): 5-7، 4.2-5.3

رابط تیونر: رابط F{0}}نوع زن



تیونر DVB-S/S2/S2X

فرکانس ورودی: 950-2150 مگاهرتز

نرخ نماد: 1~54MSps (DVB-S QPSK)

1~60MSps (DVB-S2/S2X QPSK)

1~60MSps (DVB-S2/S2X 8PSK)

1~58MSps (DVB-S2/S2X 16APSK)

1~55MSps (DVB-S2/S2X 32APSK)

1~34MSps (DVB-S2/S2X 64APSK)

قدرت سیگنال: -65 ~ -25dBm



پرکننده نیمه SyQuest Baseband (ضریب رول کردن):

0.35 برای DVB-S

0.15 تا 0.35 برای DVB-S2

0.05 تا 0.35 برای DVB-S2X

دمدولاسیون FEC: 1/2، 2/3، 3/4، 5/6، 7/8 (DVB-S QPSK)

1/4، 1/3، 2/5، 1/2، 2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 QPSK)

3/5، 2/3، 3/4، 5/6، 8/9، 9/10 (DVB-S2 8PSK)

2/3، 3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 16APSK)

3/4، 4/5، 5/6، 8/9، 9/10 (DVB-S2 32APSK)

11/15، 7/9، 4/5، 5/6 (DVB-S2X 64APSK)



حالت دمودولاسیون: QPSK، 8PSK، 16APSK، 32APSK (فقط DVB-S2)

انتخاب قطب LNB: حجم 0، 13 ولت، 18 ولت قابل انتخاب

آهنگ انتخاب باند LNB: 0/22Khz قابل انتخاب

امپدانس ورودی: 75 Ω

FEC (نرخ کد): 1/2، 2/3، 3/4، 5/6، 7/8

DiSEqC: سازگار با DiSEqC 2.0



تیونر ATSC

محدوده فرکانس: 50–860 مگاهرتز

مشخصات مرجع کلیدی: ATSC A/53

سطح ورودی: -34 تا +40 dBmV

صورت فلکی: 8-VSB

پهنای باند: 6 مگاهرتز



گزینه خروجی RF مدولاسیون
مدولاسیون (4/8*RF DVB-T/ASTC/ISDB-T یا 16/32 DVB-C برای گزینه)

رابط: 1 پورت، نوع F{1}، 75Ω

تلفات برگشتی خروجی: 14 دسی بل

MER بزرگتر یا مساوی 40 دسی بل

سطح خروجی RF: -20 ~ 0dbm، گام 0.1db

تعداد کانال RF: 4/8

حالت مدولاسیون: گزینه DVB-C، DVB-T، ATSC، ISDB-T، DTMB



مدولاسیون DVB-T

کانال: DVB{0}}T فرکانس های مجاور

استاندارد مدولاسیون: EN300744

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

استاندارد مدولاسیون: EN300744

پهنای باند: 6M, 7M, 8M

حالت FFT: 2K، 8K

صورت فلکی: QPSK، 16QAM، 64QAM

فاصله نگهبانی 1/4، 1/8، 1/16، 1/32

FEC 1/2، 2/3، 3/4، 5/6، 7/8

نرخ بیت TS 31 مگابیت بر ثانیه



مدولاسیون ATSC{0}}

کانال: 8VSB فرکانس های مجاور

صورت فلکی: 8VSB

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

صورت فلکی: 8VSB

نرخ بیت TS 19 مگابیت بر ثانیه

MER بزرگتر یا مساوی 40 دسی بل



DVB-C Modulation (16 یا 32 DVB-گزینه C out)
16* مدولاسیون خروجی DVB-C

کانال: خروجی RF فرکانس 16*DVB{1}C

محدوده فرکانس: 50 ~ 960 مگاهرتز، 1 کیلوهرتز یک مرحله

محدوده پهنای باند 192 مگاهرتز بین فرکانس شروع و فرکانس پایان، فرکانس 16 را در محدوده پهنای باند 192 مگاهرتز تنظیم کنید

MER بزرگتر یا مساوی 40 دسی بل

نرخ نماد: 5 ~ 7 مگاباد

تنظیم سطح کل خروجی -35~-5dBm در گام 0.1 دسی بل

DVB-C استاندارد J83.A (DVB-C، J83.B، J83.C)

صورت فلکی (QAM): 16،32،64،128، 256

حامل	پیوست A	پیوست ب		پیوست ج
صورت فلکی (QAM)	16,32,64,128, 256	64	256	64/256
پهنای باند (مگاهرتز)	8	6	6	6
نرخ نماد (مباود)	5-7	5.057	5.361	4.2-5.3



مدولاسیون خروجی 32* DVB-C

کانال: 32*DVB-C غیر-فرکانس RF مجاور

محدوده فرکانس: 96~864مگاهرتز، 1 کیلوهرتز در یک مرحله

محدوده پهنای باند 768 مگاهرتز، نقاط فرکانس را می توان در محدوده پهنای باند انعطاف پذیر استفاده کرد

MER بزرگتر یا مساوی 40 دسی بل

نرخ نماد: 5 ~ 7 مگاباد

تنظیم سطح کل خروجی -35~-5dBm در گام 0.1 دسی بل

DVB-C استاندارد J83.A (DVB-C، J83.B، J83.C)

حامل	پیوست A	پیوست ب		پیوست ج
صورت فلکی (QAM)	16,32,64,128, 256	64	256	64/256
پهنای باند (مگاهرتز)	8	6	6	6
نرخ نماد (مباود)	5-7	5.057	5.361	4.2-5.3



مدولاسیون ISDB-T

کانال: فرکانس ISDB-T

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

ISDB-T استاندارد ARIB STD-B31

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K

نرخ کد: 1/2، 3/4، 5/6، 7/8

پهنای باند: 6 مگاهرتز

نرخ بیت TS 21 مگابیت بر ثانیه

MER بزرگتر یا مساوی 40 دسی بل



استاندارد DTMB GB20600-2006

صورت فلکی: 4QAM، 16QAM، 32QAM، 64QAM

نرخ کد: 0.4، 0.6، 0.8

فاصله نگهبانی: 420، 595، 945 IONS



مالتی پلکس کردن

حداکثر نقشه برداری مجدد PID 180 ورودی در هر کانال

نقشه برداری مجدد PID به صورت خودکار یا دستی

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT درج

تنظیم دقیق PCR

حداکثر تعداد: 4 یا 8 mux برای RF و 1 Mux برای 1 *MPTS



ورودی/خروجی ASI

DVB-ASI: 2 * ورودی ASI و 2 * خروجی ASI، یکی برای پشتیبان گیری، 75Ω، BNC، 188 بایت

MPEG-2: TS روی DVB-ASI (EN 50083-9)

ASI قابل انتخاب: آینه یک MPTS



خروجی جریان ورودی/خروجی IP

IP I/O

پورت RJ45: پورت 100/1000M GbE، پورت 1*DATA برای ورودی و خروجی استفاده می شود

خروجی IP: خروجی IP 1*MPTS و 127*SPTS UDP/RTP (خروجی 4*RF)

8*MPTS&512*SPTS هنگام خروج 8*RF

ورودی IP: 128*MPTS/SPTS UDP/IP

TS روی UDP، unicast و چندپخشی جریان TS از طریق IP



سیستم

رابط پیکربندی: مبتنی بر وب-

ارتقاء از راه دور: از طریق شبکه

رابط: RJ45، رابط اترنت 10/100M



درباره آمریکا

DIGICAST{0}}پیشرو و رهبر سیستم و راه‌حل فناوری انتقال ویدیو، بر توسعه، تولید و فروش محصولات در تلویزیون دیجیتال/IPTV/OTT، برنامه زنده ویدیو تمرکز دارد. با امکانات برتر، فناوری پیشرفته و کیفیت بالا، محصولات DIGICAST به طور گسترده در بیش از 300 اپراتور پخش تلویزیونی{3}}در سراسر جهان بر اساس عملکرد بالا و پایدار استفاده می شود.

مزایای محصول

DIGICAST قول می‌دهد که تجهیزات 100٪ از جزء کاملاً جدید استفاده می‌کنند، هرگز از-جزء دوم، بالاتر-از--کیفیت خطی که برای سیستم اپراتور پخش ویدیوی حرفه‌ای طراحی شده است استفاده نکنید.
