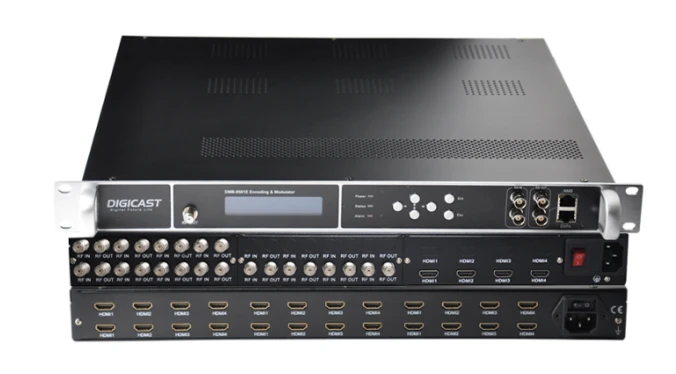

کاور مدولاتور H.264 Rf

مشخصات ویدیو

فشرده سازی ویدئو: MPEG-4 AVC/H.264

ورودی های ویدئو: نسخه 1: 4/8/12/16/20/24*HDMI برای گزینه

نسخه 2: ورودی ترکیبی HDMI+Tuner

وضوح ورودی:

1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,

1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i

وضوح خروجی(حداکثر 1080P@60 FPS):

1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P

بیت{0}}: 1 تا 13 مگابیت در ثانیه، CBR/VBR

ساختار GOP: IPPPP (قاب P برای تنظیم، بدون قاب B)

مشخصات صوتی

رمزگذاری: MPEG-1 Layer 2

سرعت نمونه برداری: 48 کیلوهرتز

وضوح تصویر: 24 بیتی

نرخ بیت-: 64 کیلوبیت در ثانیه، 128 کیلوبیت در ثانیه، 192 کیلوبیت در ثانیه، 224 کیلوبیت در ثانیه، 256 کیلوبیت در ثانیه، 320 کیلوبیت در ثانیه، 384 کیلوبیت در ثانیه

افزایش صدا: 0-255

ورودی ها و خروجی ها

ورودی/خروجی ASI

کانال: ورودی 2 * ASI (مستقل) و 2 * خروجی ASI

رابط: BNC، 75 اهم

سطح سیگنال 200-800mVp-p

طول بسته: 188 بایت

حداکثر نرخ بیت-: در هر پورت کمتر یا مساوی 100 مگابیت در ثانیه

حالت بسته: حالت بایت

ورودی و خروجی IP

پورت RJ45، پورت GigE 100/1000M

خروجی همزمان با 127*SPTS + 1*MPTS (4*خروجی RF)/ 8*MPTS (8*RF / 16*RF DVB-خروجی C)

TS روی RTP، UDP unicast و جریان چندپخشی

اندازه بسته قابل تنظیم (2-7) در 188 بایت

فیلتر تهی بسته

نرخ بیت کل: 1-200 مگابیت در ثانیه (باید بیشتر از نرخ بیت رمزگذاری باشد)

مدولاسیون (4/8/16*RF DVB-T/ATSC/ISDB-T یا 16/32 DVB-C برای گزینه)

رابط: 1 پورت، نوع F{1}، 75Ω

تلفات برگشتی خروجی: 14 دسی بل

MER بزرگتر یا مساوی 40 دسی بل

سطح خروجی RF: -20 ~ 0dbm، گام 0.1db

تعداد کانال RF: 4/8/16

حالت مدولاسیون: گزینه DVB-C، DVB-T، ATSC، ISDB-T، DTMB

مدولاسیون DVB-T

کانال: DVB{0}}T فرکانس های مجاور

استاندارد مدولاسیون: EN300744

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

استاندارد مدولاسیون: EN300744

پهنای باند: 6M, 7M, 8M

حالت FFT: 2K، 8K

صورت فلکی:QPSK،16QAM،64QAM

فاصله نگهبانی 1/4، 1/8، 1/16، 1/32

FEC 1/2، 2/3، 3/4، 5/6، 7/8

نرخ بیت TS < 31 مگابیت بر ثانیه

مدولاسیون ATSC{0}}

کانال: 8VSB فرکانس های مجاور

صورت فلکی: 8VSB

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

صورت فلکی: 8VSB

نرخ بیت TS<19 Mbit/s

MER بزرگتر یا مساوی 40 دسی بل

DVB-C Modulation (16 یا 32 DVB{3}}گزینه C out)

16* DVB-مدولاسیون خروجی C

کانال: خروجی RF فرکانس 16*DVB{1}C

محدوده فرکانس: 50 ~ 960 مگاهرتز، 1 کیلوهرتز یک مرحله

محدوده پهنای باند 192 مگاهرتز بین فرکانس شروع و فرکانس پایان، فرکانس 16 را در محدوده پهنای باند 192 مگاهرتز تنظیم کنید

MER بزرگتر یا مساوی 40 دسی بل

نرخ نماد: 5 ~ 7 مگاباد

تنظیم سطح کل خروجی -35~-5dBm در گام 0.1dB

DVB-C استاندارد J83.A (DVB-C، J83.B، J83.C)

صورت فلکی (QAM): 16،32،64،128، 256

32* DVB-مدولاسیون خروجی C

کانال: 32*DVB-C غیر-فرکانس RF مجاور

محدوده فرکانس: 96~864مگاهرتز، 1 کیلوهرتز در یک مرحله

محدوده پهنای باند 768 مگاهرتز، نقاط فرکانس را می توان در محدوده پهنای باند انعطاف پذیر استفاده کرد

MER بزرگتر یا مساوی 40 دسی بل

نرخ نماد: 5 ~ 7 مگاباد

تنظیم سطح کل خروجی -35~-5dBm در گام 0.1dB

DVB-C استاندارد J83.A (DVB-C، J83.B، J83.C)

مدولاسیون ISDB-T

کانال: فرکانس ISDB-T

زمانی که ISDB-T RF فقط 1* ورودی ASI دارد،

محدوده فرکانس: 50-960 مگاهرتز، 1 کیلوهرتز در یک مرحله

ISDB-T استاندارد ARIB STD-B31

صورت فلکی: DQPSK، QPSK، 16QAM، 64QAM

فاصله نگهبانی: 1/32، 1/16، 1/8، 1/4

حالت انتقال: 2K، 4K، 8K (وقتی 4*ISDB-T خارج می‌شود، حالت فقط از 2*K پشتیبانی می‌کند، زمانی که 8/16*ISDB-T out، از گزینه 2K، 4K، 8K پشتیبانی می‌کند)

نرخ کد: 1/2، 3/4، 5/6، 7/8

پهنای باند: 6 مگاهرتز

نرخ بیت TS 21 مگابیت بر ثانیه

MER بزرگتر یا مساوی 40 دسی بل

استاندارد DTMB GB20600-2006

صورت فلکی: 4QAM، 16QAM، 32QAM، 64QAM

نرخ کد: 0.4، 0.6، 0.8

فاصله نگهبانی: 420، 595، 945 IONS

مدیریت سیستم

رابط: 1*RJ{4}}رابط 45، 10/100 Base-T.

پنل جلو و مرورگر وب از طریق رابط اترنت

فیزیکی و قدرتی

ولتاژ: 100 تا 120/200 تا 240 ولت AC ± 10%؛ 50/60 هرتز

مصرف : 60 وات

دمای کارکرد: 0 تا 45 درجه

دمای نگهداری: -20 ~ 80 درجه

رطوبت نسبی: 10% ~ 90% (غیر متراکم)

ابعاد: 482 میلی متر (W) × 380 (D) میلی متر × 45 میلی متر (H) (19 اینچ، 1RU)

وزن: 9.6 کیلوگرم
