رقم نویز یک مدولاتور آنالوگ چقدر است؟

رقم نویز یک مدولاتور آنالوگ چقدر است؟

در قلمرو سیستم‌های ارتباطی، مدولاتورهای آنالوگ نقش محوری در تبدیل سیگنال‌های باند پایه به سیگنال‌های فرکانس رادیویی (RF) مناسب برای انتقال دارند. یکی از پارامترهای حیاتی که عملکرد یک مدولاتور آنالوگ را تعیین می کند، رقم نویز است. ما به عنوان تامین کننده پیشرو مدولاتورهای آنالوگ، اهمیت این پارامتر و تاثیر آن بر عملکرد کلی سیستم را درک می کنیم.

آشنایی با مبانی شکل نویز

رقم نویز (NF) یک دستگاه اندازه‌گیری است که نشان می‌دهد دستگاه چقدر نسبت سیگنال به نویز (SNR) سیگنال عبوری از آن را کاهش می‌دهد. در اصل، میزان نویز اضافی وارد شده توسط خود دستگاه را تعیین می کند. از نظر ریاضی، رقم نویز به عنوان نسبت SNR ورودی به SNR خروجی دستگاه، بیان شده در دسی بل (dB) تعریف می شود.

[NF = 10\log_{10}\left(\frac{SNR_{in}}{SNR_{out}}\راست)]

رقم کمتر نویز نشان می دهد که دستگاه نویز کمتری به سیگنال اضافه می کند که در اکثر برنامه های ارتباطی بسیار مطلوب است. برای یک دستگاه ایده آل، رقم نویز 0 دسی بل است، به این معنی که هیچ نویز اضافی ایجاد نمی کند. با این حال، در سناریوهای دنیای واقعی، همه دستگاه ها، از جمله مدولاتورهای آنالوگ، دارای نویز غیر صفر هستند.

منابع نویز در یک مدولاتور آنالوگ

چندین منبع نویز در یک مدولاتور آنالوگ وجود دارد. نویز حرارتی که به نام نویز جانسون - نایکیست نیز شناخته می شود، یکی از اساسی ترین منابع است. این توسط حرکت تصادفی الکترون ها در عناصر مقاومتی مدار مدولاتور ایجاد می شود. قدرت نویز حرارتی متناسب با دما و پهنای باند سیستم است.

یکی دیگر از منابع مهم نویز، نویز شات است. نویز شات به دلیل ماهیت گسسته حامل های بار (الکترون ها یا سوراخ ها) در دستگاه های نیمه هادی رخ می دهد. در یک مدولاتور آنالوگ، نویز شات می تواند در اجزای فعال مانند ترانزیستور ایجاد شود.

نویز فلیکر که نویز 1/f نیز نامیده می شود، نوع دیگری از نویز است که در دستگاه های الکترونیکی رایج است. چگالی طیفی توانی دارد که با فرکانس نسبت معکوس دارد. نویز فلیکر می تواند به ویژه در فرکانس های پایین مشکل ساز باشد و می تواند بر عملکرد یک مدولاتور آنالوگ تأثیر بگذارد، به ویژه در برنامه هایی که سیگنال های فرکانس پایین مورد توجه هستند.

تاثیر شکل نویز بر عملکرد مدولاتور آنالوگ

رقم نویز یک مدولاتور آنالوگ تأثیر مستقیمی بر عملکرد کلی یک سیستم ارتباطی دارد. نویز زیاد به این معنی است که مدولاتور نویز بیشتری به سیگنال اضافه می کند که می تواند کیفیت سیگنال ارسالی را کاهش دهد. این می تواند منجر به نرخ بیت خطا (BER) بالاتر در سیستم های ارتباطی دیجیتال یا نسبت سیگنال به نویز کمتر در سیستم های ارتباطی آنالوگ شود.

در برنامه‌هایی مانند پخش تلویزیونی، یک رقم نویز بالا در مدولاتور آنالوگ می‌تواند منجر به یک تصویر پر سر و صدا یا کیفیت پایین صدا شود. در سیستم های ارتباطی بی سیم، می تواند دامنه ارتباط و قابلیت اطمینان لینک را کاهش دهد.

اندازه گیری شکل نویز یک مدولاتور آنالوگ

اندازه‌گیری رقم نویز یک مدولاتور آنالوگ معمولاً شامل استفاده از منبع نویز و تحلیل‌گر طیف یا نویز‌سنج است. اصل اساسی اندازه گیری توان نویز در ورودی و خروجی مدولاتور و سپس محاسبه رقم نویز با استفاده از فرمول ذکر شده در قبل است.

ابتدا یک منبع نویز شناخته شده به ورودی مدولاتور متصل می شود. قدرت نویز در ورودی با استفاده از یک ابزار کالیبره شده اندازه گیری می شود. سپس توان نویز خروجی مدولاتور اندازه گیری می شود. با مقایسه توان نویز ورودی و خروجی و در نظر گرفتن بهره مدولاتور می توان رقم نویز را تعیین کرد.

پیشنهادات مدولاتور آنالوگ و شکل نویز ما

به عنوان یک تامین کننده مدولاتور آنالوگ، ما طیف گسترده ای از مدولاتورهای آنالوگ با کارایی بالا با ارقام کم نویز را ارائه می دهیم. مافرستنده تلویزیون آنالوگ HDMI به RFبرای ارائه تبدیل سیگنال با کیفیت بالا با کمترین نویز طراحی شده است. برای کاربردهایی مانند سیستم های توزیع تلویزیون در ساختمان، که در آن سیگنال تمیز و بدون نویز ضروری است، مناسب است.

مامدولاتور IP به آنالوگ NTSC PALمحصول دیگری است که عملکرد نویز عالی را ارائه می دهد. این می تواند سیگنال های دیجیتال مبتنی بر IP را به سیگنال های آنالوگ NTSC یا PAL تبدیل کند، که آن را برای تبدیل سیگنال دیجیتال به آنالوگ در برنامه های مختلف ویدئویی ایده آل می کند.

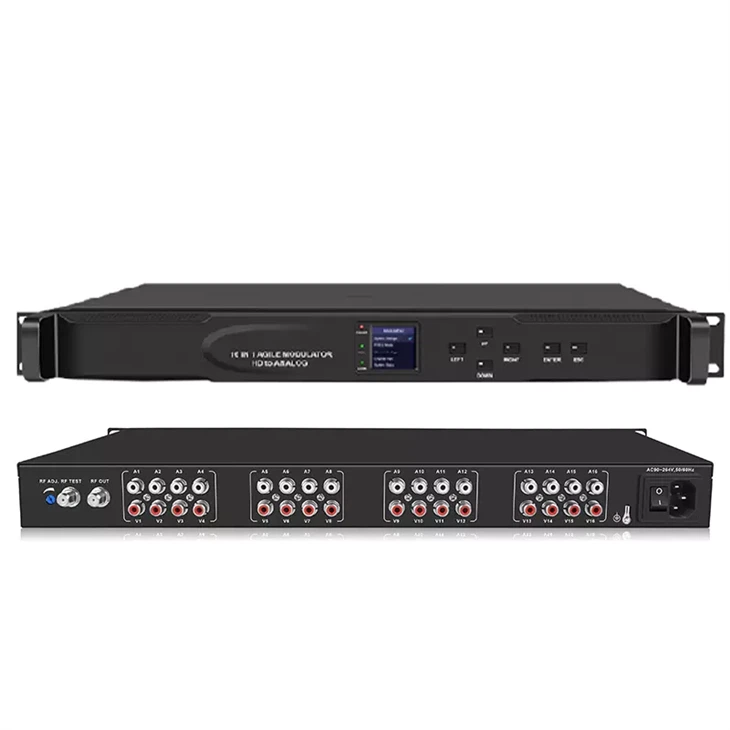

اینمدولاتور چابکدر سبد محصولات ما به دلیل انعطاف پذیری و نویز کم آن شناخته شده است. می‌توان از آن در انواع سیستم‌های ارتباطی، از جمله کاربردهای نظامی و هوافضا، که عملکرد با عملکرد بالا و صدای کم بسیار حیاتی است، استفاده کرد.

اهمیت شکل کم نویز در کاربردهای مختلف

در برنامه های پخش، رقم کم نویز برای ارائه محتوای صوتی و تصویری با کیفیت بالا بسیار مهم است. بینندگان انتظار دارند تصویری واضح و واضح بدون هیچ گونه نویز یا تداخل قابل مشاهده ای داشته باشند. یک مدولاتور آنالوگ کم نویز تضمین می کند که سیگنال ارسالی یکپارچگی خود را از منبع تا گیرنده حفظ می کند.

در ارتباطات بی سیم، یک رقم کم نویز می تواند حساسیت گیرنده را بهبود بخشد. این به این معنی است که گیرنده می تواند سیگنال های ضعیف تری را شناسایی کند که برای گسترش دامنه ارتباط و بهبود قابلیت اطمینان پیوند بی سیم ضروری است.

در کاربردهای آزمایش و اندازه گیری، یک مدولاتور آنالوگ کم نویز برای تولید و تجزیه و تحلیل دقیق سیگنال ضروری است. هر نویز اضافی وارد شده توسط مدولاتور می تواند نتایج آزمایش را مخدوش کند و منجر به اندازه گیری های نادرست شود.

نتیجه گیری

رقم نویز یک مدولاتور آنالوگ یک پارامتر حیاتی است که بر عملکرد سیستم های ارتباطی تأثیر می گذارد. به عنوان یک تامین کننده مدولاتور آنالوگ، ما متعهد به ارائه محصولات با کیفیت بالا به مشتریان خود هستیم که دارای نویز کم هستند. محصولات ما، مانندفرستنده تلویزیون آنالوگ HDMI به RF،مدولاتور IP به آنالوگ NTSC PAL، ومدولاتور چابک، برای برآوردن نیازهای مورد نیاز برنامه های مختلف طراحی شده اند.

اگر به مدولاتورهای آنالوگ با کارایی بالا با ارقام کم نویز نیاز دارید، از شما دعوت می کنیم تا برای بحث دقیق در مورد نیازهای خاص خود با ما تماس بگیرید. تیم متخصص ما آماده است تا شما را در انتخاب محصول مناسب برای برنامه خود یاری کند و بهترین راه حل های ممکن را به شما ارائه دهد.

مراجع

1. پوزار، DM (2011). مهندسی مایکروویو. وایلی.
2. رضوی، ب (1396). طراحی مدارهای مجتمع CMOS آنالوگ. مک گراو - هیل.
3. هایکین، اس (2001). سیستم های ارتباطی وایلی.
