آزمایش یک مدولاتور RF یک فرآیند بسیار مهم برای اطمینان از عملکرد و عملکرد مناسب آن است. به عنوان یک تامین کننده مدولاتور RF، من اهمیت آزمایش دقیق را در ارائه محصولات با کیفیت بالا به مشتریان خود درک می کنم. در این وبلاگ، من یک راهنمای جامع در مورد نحوه تست یک مدولاتور RF به اشتراک خواهم گذاشت.
1. درک مبانی یک مدولاتور RF

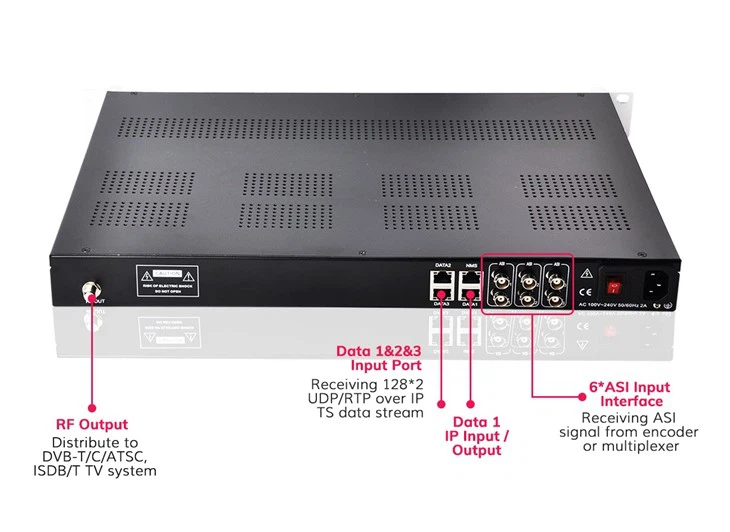

قبل از اینکه به فرآیند آزمایش بپردازیم، ضروری است که درک روشنی از تعدیل کننده RF داشته باشیم. مدولاتور RF دستگاهی است که یک سیگنال ورودی مانند سیگنال صوتی - تصویری را می گیرد و آن را به سیگنال فرکانس رادیویی (RF) تبدیل می کند که می تواند از طریق کابل کواکسیال یا سایر رسانه های انتقال RF منتقل شود. انواع مختلفی از مدولاتورهای RF در بازار موجود است، مانندمدولاتور HDMI به DVB T،مدولاتور تلویزیون دیجیتال، ومدولاتور CATV با اسلات CI.
2. آماده سازی قبل از آزمایش
2.1 تجهیزات
- آنالایزر طیف: این یک قطعه کلیدی از تجهیزات برای آزمایش مدولاتورهای RF است. این امکان را به شما می دهد تا طیف فرکانس سیگنال خروجی را تجزیه و تحلیل کنید، قدرت آن را اندازه گیری کنید و انتشارات کاذب ناخواسته را بررسی کنید.
- سیگنال مولد: برای ارائه سیگنال ورودی به مدولاتور RF از یک مولد سیگنال استفاده می شود. می توانید پارامترهای سیگنال ورودی مانند فرکانس، دامنه و نوع مدولاسیون را با توجه به الزامات آزمایش تنظیم کنید.
- برق سنج: برای اندازه گیری دقیق توان خروجی مدولاتور RF از یک پاور متر استفاده می شود.
- اسیلوسکوپ: برای مشاهده شکل موج سیگنال های ورودی و خروجی می توان از اسیلوسکوپ استفاده کرد که به تشخیص هرگونه اعوجاج یا ناهنجاری کمک می کند.
2.2 محیط زیست
- محیط آزمایش باید تا حد امکان از تداخل RF خارجی محافظت شود. این را می توان با استفاده از یک محفظه تست محافظ یا انجام آزمایشات در منطقه ای با نویز RF کم به دست آورد.
- اطمینان حاصل کنید که منبع تغذیه مدولاتور RF و تجهیزات تست پایدار است تا از هر گونه نوسانی که می تواند بر نتایج آزمایش تأثیر بگذارد جلوگیری شود.
3. تست سازگاری سیگنال ورودی
3.1 ژنراتور سیگنال را وصل کنید
- خروجی مولد سیگنال را به ورودی مدولاتور RF وصل کنید. اطمینان حاصل کنید که اتصال امن است تا از هرگونه از دست دادن سیگنال جلوگیری شود.
- مولد سیگنال را تنظیم کنید تا یک سیگنال تست استاندارد را خروجی کند. به عنوان مثال، اگر مدولاتور RF برای سیگنال های ویدئویی طراحی شده است، می توانید از یک ژنراتور الگوی آزمایشی برای خروجی یک الگوی تست ویدئویی تعریف شده استفاده کنید.
3.2 دریافت سیگنال را بررسی کنید
- بر رفتار مدولاتور RF نظارت کنید تا مطمئن شوید که سیگنال ورودی را به درستی دریافت می کند. برخی از مدولاتورهای RF ممکن است دارای نشانگرهای وضعیت باشند که نشان می دهد سیگنال ورودی در حال شناسایی است یا خیر. اگر نشانگر وضعیت وجود ندارد، می توانید از یک اسیلوسکوپ برای بررسی اینکه آیا سیگنال ورودی به مدولاتور می رسد یا خیر استفاده کنید.
4. تست فرکانس و توان خروجی
4.1 اندازه گیری فرکانس
- خروجی مدولاتور RF را به تحلیلگر طیف وصل کنید.
- آنالایزر طیف را روی محدوده فرکانسی مناسب تنظیم کنید. برای اکثر مدولاتورهای RF، فرکانس خروجی در باندهای VHF یا UHF خواهد بود.
- فرکانس خروجی مدولاتور RF را اندازه گیری کنید. فرکانس اندازه گیری شده را با فرکانس مشخص شده در دیتاشیت محصول مقایسه کنید. هر گونه انحراف قابل توجه از فرکانس مشخص شده ممکن است نشان دهنده مشکل در مدار سنتز فرکانس مدولاتور باشد.
4.2 اندازه گیری توان
- خروجی مدولاتور RF را به برق سنج وصل کنید.
- توان خروجی مدولاتور RF را در سطوح سیگنال ورودی مختلف اندازه گیری کنید. توان خروجی باید به صورت خطی با سطح سیگنال ورودی در یک محدوده مشخص متفاوت باشد. اگر توان خروجی خیلی کم یا خیلی زیاد باشد، ممکن است به دلیل مشکلاتی مانند مشکلات تقویت کننده یا تطبیق نادرست امپدانس باشد.
5. تست کیفیت مدولاسیون
5.1 نوع مدولاسیون
- مدولاتورهای RF مختلف از انواع مدولاسیون استفاده می کنند، مانند مدولاسیون دامنه (AM)، مدولاسیون فرکانس (FM)، یا مدولاسیون دامنه مربعی (QAM). بررسی کنید که آیا مدولاتور RF از نوع مدولاسیون صحیحی که در مستندات محصول مشخص شده است استفاده می کند.
- برای بررسی نوع مدولاسیون می توانید از یک آنالایزر طیف یا یک تحلیلگر مدولاسیون استفاده کنید. به عنوان مثال، در AM، تحلیلگر طیف، باندهای جانبی را در اطراف فرکانس حامل نشان می دهد، و دامنه باندهای جانبی با سیگنال مدوله کننده تغییر می کند.
5.2 عمق مدولاسیون
- عمق مدولاسیون مدولاتور RF را اندازه گیری کنید. عمق مدولاسیون اندازه گیری میزان مدوله شدن سیگنال حامل توسط سیگنال ورودی است. برای AM، عمق مدولاسیون معمولاً به صورت درصد بیان می شود.
- عمق مدولاسیون نادرست می تواند منجر به کیفیت سیگنال ضعیف شود و ممکن است برای تجهیزات گیرنده مشکلاتی ایجاد کند. می توانید سطح سیگنال ورودی یا تنظیمات داخلی مدولاتور را برای دستیابی به عمق مدولاسیون صحیح تنظیم کنید.
6. آزمایش برای انتشارات جعلی
6.1 تجزیه و تحلیل طیف
- از تحلیلگر طیف برای اسکن طیف فرکانس در اطراف فرکانس خروجی مدولاتور RF استفاده کنید. به دنبال انتشار کاذب ناخواسته در خارج از باند فرکانس مورد نظر باشید.
- انتشارات کاذب می تواند با سایر دستگاه های RF که در همان محدوده فرکانس کار می کنند تداخل ایجاد کند. اگر انتشارات کاذب تشخیص داده شد، ممکن است لازم باشد مشکلاتی مانند محافظ ضعیف، فیلتر نامناسب، یا نقص قطعات در مدولاتور RF را بررسی کنید.
7. تست سازگاری مدولاتور RF با سایر دستگاه ها
7.1 به گیرنده متصل شوید
- خروجی مدولاتور RF را به یک گیرنده RF مناسب مانند تیونر تلویزیون یا مودم کابلی وصل کنید.
- بررسی کنید که آیا گیرنده میتواند سیگنال RF را بهدرستی کاهش داده و سیگنال ورودی را نمایش دهد (مثلاً پخش ویدیو یا صدا). اگر مشکلی در دمدولاسیون وجود دارد، ممکن است به دلیل مشکلات کیفیت سیگنال خروجی مدولاتور RF یا سازگاری با گیرنده باشد.
7.2 تست چند دستگاه
- اگر مدولاتور RF برای کار در یک سیستم چند دستگاهی طراحی شده است، سازگاری آن را با سایر دستگاه های موجود در سیستم آزمایش کنید. به عنوان مثال، اگر یک مدولاتور CATV است، آن را با سایر تجهیزات CATV مانند تقویت کننده ها و اسپلیترها تست کنید.
8. تجزیه و تحلیل پس آزمون
8.1 ضبط داده ها
- تمام نتایج آزمایش، از جمله پارامترهای سیگنال ورودی و خروجی، اندازهگیریهای فرکانس، اندازهگیری توان، و هرگونه مشاهدات مربوط به کیفیت مدولاسیون و انتشارات جعلی را ثبت کنید.
- این داده ها را می توان برای اهداف کنترل کیفیت، عیب یابی و بهبود محصول استفاده کرد.
8.2 تصمیم گیری
- بر اساس نتایج آزمایش، تصمیم بگیرید که آیا مدولاتور RF دارای مشخصات مورد نیاز است یا خیر. اگر تمام تست ها را پشت سر بگذارد، می توان آن را برای حمل و نقل تایید کرد. در صورت عدم موفقیت در هر یک از آزمایشات، بررسی و تعمیر بیشتر مورد نیاز است.
9. نتیجه گیری
تست یک مدولاتور RF یک فرآیند چند مرحله ای است که نیاز به آماده سازی دقیق، استفاده از تجهیزات تست مناسب و درک کامل عملکرد مدولاتور دارد. به عنوان یک تامین کننده مدولاتور RF، ما متعهد هستیم که اطمینان حاصل کنیم که تمام محصولات ما تحت آزمایش های دقیق قرار می گیرند تا بالاترین استانداردهای کیفیت را برآورده کنند.
اگر در بازار تعدیلکنندههای RF با کیفیت بالا هستید و سؤالی دارید یا به خرید علاقه دارید، از شما استقبال میکنیم تا برای بحثهای بیشتر با ما تماس بگیرید. ما اینجا هستیم تا بهترین راه حل ها را برای نیازهای مدولاسیون RF به شما ارائه دهیم.
مراجع
- "طراحی مدار RF و مایکروویو برای ارتباطات بی سیم" توسط کریس بوویک
- "سیستم های ارتباطی مدرن: با استفاده از MATLAB" توسط BP Lathi و Zhi Ding
